完全絕緣線（FIW）與三層絕緣線（TIW）差異與選擇

電源產品越做越小，變壓器也要跟著縮小。但變壓器的一次側和二次側之間必須維持足夠的安全絕緣，用傳統漆包線時，往往要加絕緣膠帶或擋牆，佔掉不少空間。

三層絕緣線（TIW）和完全絕緣線（FIW，又稱全絕緣線）都是為了解決這個問題：讓線材本身就具備足夠的絕緣強度，不需要額外的隔離層。兩者的目標相同，但結構、尺寸、焊接方式和成本都不一樣。

本文目錄

三層絕緣線（TIW）是什麼？

顧名思義，三層絕緣線是在芯線外包覆三層絕緣層。和傳統漆包線相比，它提升了二次側的絕緣強度，不需要加設隔離層就能確保安全裕度，也不需要包覆絕緣膠帶，可以大幅縮小變壓器體積。

三層絕緣線特別適合用於小型化、高效率交換式電源供應器中的高頻變壓器繞線，是目前相當成熟、普及的方案。

完全絕緣線是 2010 年前後開發的新產品。它不是包覆三層材料，而是透過多層塗佈製程，在芯線上塗覆特殊絕緣漆。以 Yoshikura 的完全絕緣線 KFIW(3~9)-B 為例，芯線外包覆 20–40 層漆膜，可達到加強絕緣等級，表面無針孔。

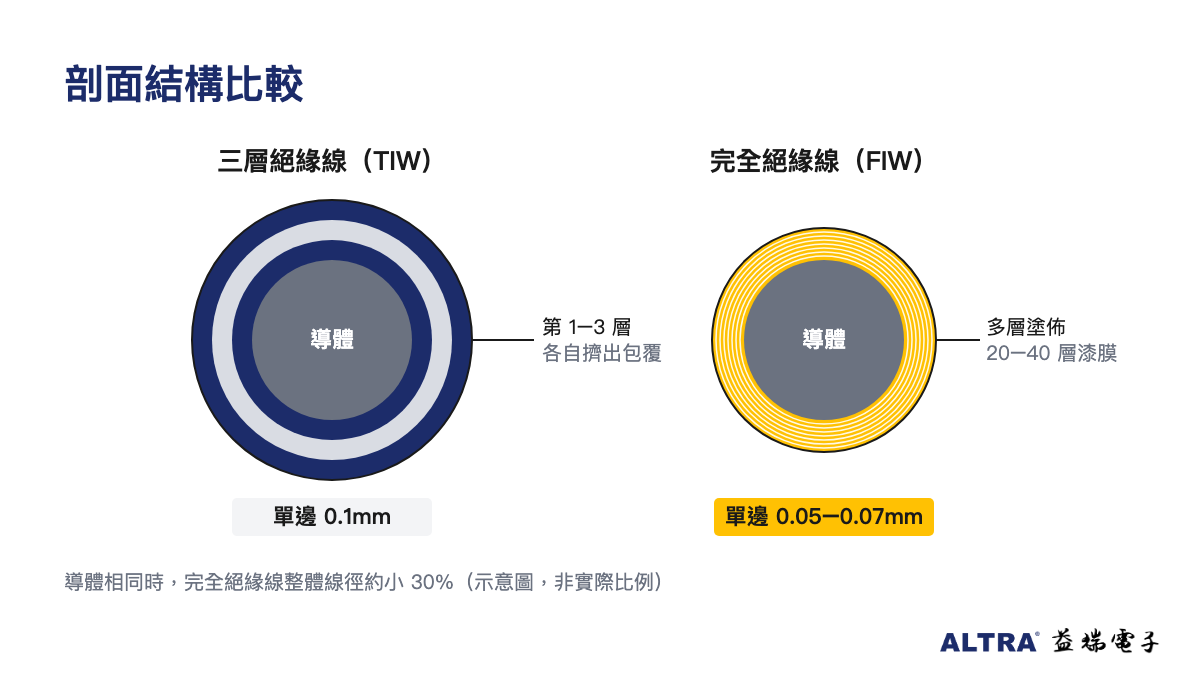

因為絕緣層更薄，完全絕緣線整體線徑比三層絕緣線小約 30%，帶來幾個直接的好處：

從這張表可以看出幾個關鍵差異：

1. 尺寸：FIW 的絕緣層只有 TIW 的一半左右，同樣的繞線空間可以放更多圈數，或直接把變壓器做小。

2. 焊接：FIW 可以在較低溫度、較短時間內直接焊接，焊接時對接腳的損傷距離只有約 2mm。焊接溫度低，也能降低廠內能源消耗、提升作業安全。

3. 機械強度：FIW 的塗層強韌、附著性佳，比較不怕繞線時的摩擦和拉扯，適合自動化生產。

4. 成本：TIW 的成本較高；FIW 在量產時成本可以降到中等水準。

想看各型號的規格書、VDE 證書與 SGS 報告？

比較適合選完全絕緣線（FIW）的情況：

比較適合選三層絕緣線（TIW）的情況：

醫療設備等有特定安規要求的產品，例如 Rubadue 的三層絕緣線 TCA3 符合 IEC 60601-1、IEC 61558 Annex K、IEC 60950-1 Annex U 以及 UL & CSA 規範
需要 155℃ 耐熱等級、外層耐久性要求高，例如 Yoshikura 的三層絕緣線 KTW-B/F 的 Type F 版本外層包覆鐵氟龍
既有產品已通過 TIW 認證，短期內不打算重新驗證

不管選哪一種，換線材通常會牽涉到安規認證。建議在設計階段就確認終端產品需要的認證，再拿樣品實際繞線、測試。

完全絕緣線 KFIW(3~9)-B（Yoshikura，日本）：線徑 0.08–1.2 mm；國際首張 EIS 認證，具 VDE 與單體認證；符合 UL Type B（130℃）與 Type F（155℃）。
三層絕緣線 KTW-B/F（Yoshikura，日本）：線徑 0.15–1.00 mm；Type B（130℃）與 Type F（155℃）；焊接時無需剝除。
三層絕緣線 TCA3（Rubadue，美國）：18–40 AWG（0.079–1.024 mm）；UL Type F（155℃）；崩潰電壓 10 kV；適用醫療、家電。

Q：完全絕緣線可以直接取代三層絕緣線嗎？
技術上常常可以，而且能把變壓器做得更小。但因為牽涉到安規認證和繞線製程，建議先用樣品實際測試，並確認終端產品的認證是否需要重新申請。

Q：完全絕緣線焊接前需要剝皮嗎？
不需要。完全絕緣線可以直接焊接，KFIW(3~9)-B 可在低溫下直接沾錫。

Q：完全絕緣線有哪些線徑？
KFIW(3~9)-B 的線徑範圍是 0.08–1.2 mm，是業界相當完整的規格範圍。

Q：完全絕緣線適合哪些應用？
主要是高頻變壓器、電感和車用電子，特別是需要小型化或自動化生產的產品。

想評估 FIW 能不能用在你的變壓器？

留下你的應用、線徑和需求數量，益瑞電子的業務團隊會在 1 個工作天內與你聯繫，協助評估並安排樣品。
